AVR Studio V4.07 설정방법 및 디버거 사용방법

AVR Tool 조회 수 14261 추천 수 78 2003.10.15 13:31:57


http://www.atmel.com/ipstack
AVR Studio V4.07 설정방법 및 디버거 사용방법

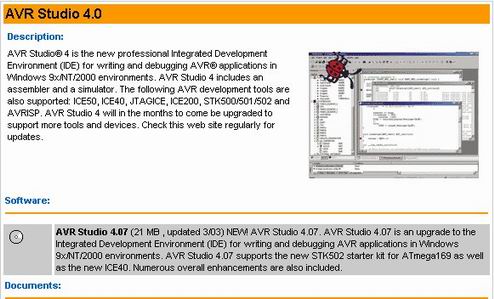

(1) 다음 사이트를 방문하여 AvrStudioV4.07을 받는다.
http://www.atmel.com/dyn/products/tools_card.asp?tool_id=2725
그림과 같은 CD모양의 아이콘을 누르면 내려받기가 시작된다.
내려받기한 폴더안에 AvrStudioV4.07.exe를 더블클릭하면 설치가 시작된다.
질문이 나오면 OK를 클릭, 설치완료 화면이 나오면 설치가 완료된 것이다.

(2) ImageCraft  ICC AVR C Compiler의 내려받기
http://www.imagecraft.com/software/ 를 방문하여
Demos/Upgrades ->Get them here!를 누르면 아래 화면이 나온다.

ICCAVR V6 DEMO VERSION (45 days)를 선택하면 내려받기가 시작된다.
내려받기한 폴더안에 IccAvrDemo.exe를 더블클릭하면 설치가 시작된다.
질문이 나오면 OK를 클릭, 설치완료 화면이 나오면 설치가 완료된 것이다.

(3) ICCAVR V6에서 칩을 굽는 툴의 등록은 Tool 메뉴의 InSystem Programmer를 누른다,
아래와 같은 창이 뜨면 툴을 선택한다, (예제는 STK200  병렬포트와 LPT1 이다)
만일 직렬포트 ISP를 사용한다면 SI-Prog을 선택한다음, 직렬포트의 번호를 선택한다.


(4) ICCAVR V6에서 사용할 외부툴을 설정한다 (예제는 AvrStudio4.0 이다)


(5) 새로운 프로젝트 만들기, 프로젝트 이름을 소스가 있는 폴터에 만든다.


(6) 프로젝트에 소스화일을 등록한다. (폴더나 화일 이름에 -,_ 혹은 공백이 있으면 안된다)
이미 등록된 프로젝트가 있다면, Project 메뉴에서 Open을 누른다음,
프로젝트를 선택하고 나서, 다시 Project 메뉴에서 OepnAll File을 누른다,


(7) Porject->Option->Device Cofiguration ->AT90S2313 혹은 ATmega32등
컴파일하려는 디바이스를 설정한다, 소스가 브트로더이면 Boot Loadr를 첵크하고 부트사이즈를 설정한다,
일반 응용소스이면 Application을 첵크한다음 OK를 누른다. 이제 컴파일러의 설정이 끝났다.


(8) Project 메뉴의 Build를 눌러서 소스를 컴파일한다. (하단의 컴파일 결과를 확인한다)
오류가 나온다면 원인을 찾아서 수정해야한다, 하단의 오류메시지를 마우스로 누르면,
중간의 소스창에서 오류난 코드를 선택하여 보여준다, 수정한 다음 Build를 다시 누른다.
만일 컴파일 조건이 수정되었다면, Project에서 ReBuild를 눌러야 한다.

아래는 컴파일 메세지의 예 입니다. (자동으로 생성된 컴파일 옵션입니다)
C:\iccavr\bin\imakew -f volt7818.mak iccavr -o volt7818 -LC:\iccavr\lib\ -m -g -Wl-W -bfunc_lit:0.0x2000 -dram_end:0x25f -bdata:0x60.0x25f -dhwstk_size:16 -fihx_coff @volt7818.lk
Device 18% full. <--- 오브젝트 코드가 MCU 용량의 몇%를 점유하는지 알려준다.
Done. <--- 컴파일이 이상없이 끝난것을 알려준다.
만일 생성된 코드가 MCU의 용량을 넘어선다면, Option에서 Optimizing을 선택한후
Project에서 ReBuild를 누른다, 코드가 줄어 들었을 것이다,
이 옵션은 실행속도가 느려질 수 있으므로, 코드용량을 줄이려할 때 사용한다.

(9) 프로젝트 컴파일이 정상적으로 완료되면 Hex,Cof등이 생성된다.
ICC AVR 6.0의 Tool 메뉴를 누르면 맨아래에 등록한 Tool인 AvrStudi4.0가 보일 것이다,
이것을 누르면, 아래 그림과 같이 등록된 AvrStudio가 뜬다.


(10) AvrStudio에서 디버깅할 화일을 선택한다. IccAvr6.0에서 컴파일한 화일이름.cof 를 선택한다.


(11) 어떤 MCU를 디버깅할 것인지 선택한다, (예제는 AT90S2313이다)


(12) 디버깅을 할 준비가 되었다, 좌측의 WorkSpace 메뉴에서 +를 눌러 보고싶은 레지스터를 선택한다.


(13) OneStep을 누르면 한명령, Run을 누르면 연속, AutoStep을 누르면 한명령씩 계속움직인다.
사용자 소스에 의해서 갱신된 레지스터의 값은 알기쉽게 적색으로 바뀐다.
소스창의 노란 화살표는 디버거가 샐행중인 소스의 코드위치를 알려준다.


(14) ICC-AVR은 AVR-Studio외에 Pony program등 필요한 Tool을 Tool->Configure Tool에서 추가할 수 있다.
추가된 Tool은 Tool메뉴바를 누르면 아래쪽에 주어진 이름으로 표시가 되며, 실행이 가능하다.
거듭해서 말하지만 ISP Tool은 직렬ISP보다는 병렬 ISP Tool이 안정되고 더 좋다.
포니 프로그램에서 병렬ISp는 설정이  Parallel, AVR ISP I/O, LPT1이며, 그외에는 첵크하지 않는다.
어느 메뉴에서든지 설정을 바꾸었다면 OK를 누른다.

-Copyright
이 자료는 www.ipstack.co.kr 에서 2003.9.06 에 작성한 것입니다.
단순복제 및 일부를 개조하여 타 사이트에서 게시할 경우에는
원저자의 사이트링크를 반드시 게시해야 합니다.
사이트링크는 http://www.ipstack.co.kr/ 입니다.
이 글과 관련된 질문은 아래 주소로 문의 하여주십시요.
mailto: ipstack@ipstack.co.kr
