MP3 플레이어 (ATmega8 + SD Card)

AVR Project 조회 수 25704 추천 수 67 2003.09.06 14:53:03


http://yuki.sakura.ne.jp/hw/mp3player2.html

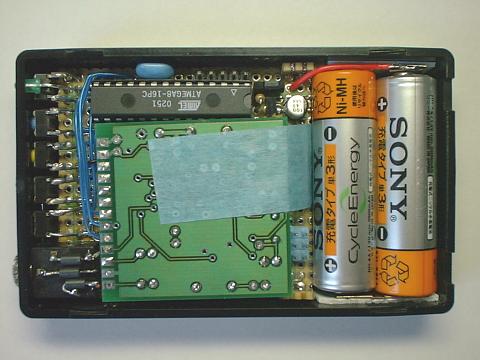

MP3 플레이어의 제작
제작한 회로도와 mp3player.c와 회로도는 압축화일로 첨부되어 있습니다.
사용한 소프트웨어는 AVR-GCC 입니다.

기억장치는 배선이 적고, 입수가 용이한 MMC/SD카드를 채용했습니다.
콘트롤러는 AVR계를 쓰기로 했습니다.
처음에는 AT90S4433를 사용했었는데,
개발중에 프로그램 영역을 쓸 수 없어서  ATmega8로 바꾸었습니다.
비슷하므로 간단히 바꿀 수 있다고 생각했으나,
라이터를 쓸 수 없어, 소프트웨어나 호스트측의 소프트를 바꾸는 방법이 있으나,
여기에 비해서 ATmega8은 출하시에 클럭이 내장1MHz로 설정되어 있는 상태로
구입됨을 알았습니다. 어째서 이 설정이 Default로 되어 있나?
휴즈설정을  변경하기 위하여 병렬포트 라이타를 만들어 작업을 계속했습니다.

이지 MP3는 크기가 작지 않고, 소비전류도 적지않은 20mA정도로,
자작으로 실용적인 것을 만들게 되었습니다.
케이스는 가급적 작게 하고, 외출하더라도 걱정되지 않는 외관으로 생각했습니다.
아크릴은 자르기가 안되므로, 여러가지로 결국,
구입이 용이한 다까치의 SW-95B를 채용했습니다. 이 케이스는 밝은 회색도 있습니다.
바테리는 니켈수소전지를 쓰고, 충전기능을 내장하고,
기능한 장시간 구동을 목표로 했습니다.

SD카드는 간단히 장착이 되는, FAT포맷을 읽도록 된 시판용 USB 리드,
라이트의 SD카드로 MP3 플레이어를 화일을 쓰고,
이것을 본기에 넣고서 듣는 것이 됩니다.
이방법으로 여러가지로 규격은 아래와 같습니다.

MP3 플레이어의 규격
MCU:ATmega8(ATMEL)
DSP:VS1001K(VLSI)
DAC:VS1001K에 내장
기록매체: MMC/SD카드
용량: 8MB, 32MB, 64MB, 128MB로 동작을 확인
포맷: FAT12, FAT16 긴화일이름도 문제없음
Root Directory의 확장자가 MP3의 화일로 연주한다
MP3이외의 화일의 혼재도 가능
FAT32는 대응못함
조작키: 전원ON/OFF, 재생, 정지, 보내기, 역방향, 건너뛰기,
           순방향 건너뛰기, 음량 + , 음량 -
데이터형식: MPEG 1 & 2 Layer-3, Layer-3의 2.5확장
VBR : 모든 샘플링 비트 레이트에 대응
비트레이트는 384kbps 까지도 문제없음을 확인
데이터 전송 : PC의 SD카드 리드라이타로 SD카드의 화일을 관리
SD카드를 본체 슬롯에 넣고 재생한다. 자체는 SD카드에 쓰는 기능은 없다
크기:  95mm(W) x 58mm(D) x 18mm(H)
전원: AA Ni-MH전지 ×3 내장, 알칼리 전지도 사용가능
소비전력: 재생중(128kbps MP3) = 45mA, 3.6Vx45mA =162mW
헤드폰 잭: 일반적인 Φ3.5 스테레오 형
