ATmega163 EDTP LittleDevice

For those of you that have twiddled the LED on the PICDEM.net board, this is a new twist.
An EDTP Packet Whacker is still running the Ethernet show but the microcontroller is an ATMEL AVR ATmega163.
You can use a Telnet session or download the new EDTP Electronics Internet Test Panel
and leave us a message anytime as the LCD is backlit.

The code and schematic for this AVR-based Internet device are also free for the download so you can do this at home too. Eventually, the AVR used for this web cam (or a second cam) application will be the ATmega128 which brings a ton of program memory and SRAM to the party.

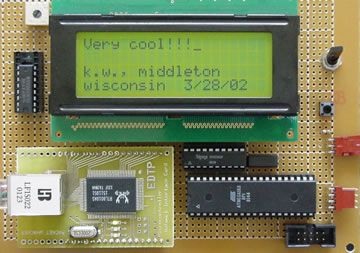

The picture is a shot of the actual electronics providing the LCD image you see in the live web cam window.
The EDTP Packet Whacker is in the lower left corner and is attached to an Internet-driven router via its RJ-45 interface.
Just to the right of the Packet Whacker is the ATMEL ATmega163 microcontroller.
The 10-pin male header is the ISP programming interface for the ATmega163.
AVR microcontrollers can be programmed in-circuit using inexpensive devices like the ATMEL AVR ISP.
Directly above the AVR is a Sipex SP233 RS-232 IC that is used to feed AVR
and RTL8019AS register data to a terminal emulator like HyperTerminal for debugging.
The small black rectangular part to the right of the SP233 is a 7.37MHz crystal
which provides the clock for the AVR.
Along the right side of the AVR Internet device top to bottom is a power switch,
a reset button, a power connector (+5VDC) and the 4-pin serial port interface for the SP233.
To the left of the 4x20 LCD is a ULN2003A that handles the LCD backlight duty.
An LCD contrast trimmer pot is directly above the ULN2003A.

Live packet Whacker Web Cam

This shot updates every 3 seconds on our end.
When using a inttestpanel software from the connected internet.
Please enter ip 216.53.172.209 and port 5000 for go to EDTP test site.
Please be patient as It may take just a bit longer on your end.

-Download
http://www.edtp.com/download/avrcam/inttestpanel.exe



-Schematic
http://www.edtp.com/download/avrcam/avrschematic.exe



Download the new EDTP Electronics Internet Test Panel.
Once the EDTP ElectronicsTest Panel is installed,
enter 216.53.172.209 in the Target IP Address box and 5000 in the Target Port box.
You will then have access to the AVR-based Internet device LCD.
You can also bounce data off the AVR-based Internet device
with the Test Panel echo function.

-Telnet to the AVR Internet Device
To Telnet to the AVR Internet Device, open a Telnet session to 216.53.172.209 Port 8088.
The session will echo your characters to the LCD and back to your open Telnet session.
Use the ESC key to clear the LCD and the TAB key to choose an LCD line.
If you're not familiar with Telnet,
here's how to establish a Telnet session to the AVR Internet Device.

-For WIN2K:
1. Bring up a command prompt and type in "telnet".
2. Type "open 216.53.172.209 8088" at the Telnet prompt and hit the Enter key.

-For WIN9X:
1.  Bring up a command prompt and type in "telnet".
2.  Once you get a Telnet screen,  click on Connect | Remote System.
3.  In the Host Name window type 216.53.172.209.
4.  In the Port window type 8088 and leave the TermType at vt100.
5.  Click on the CONNECT button.

You should see this in the telnet window:
EDTP AVR Telnet SERVER>
Then, GO FOR IT!

REALTEK RTL8019AS DRIVER FOR AVR ATMEGA163
PACKET WHACKER ENABLED
Author: Fred Eady
Company: EDTP Electronics
Version: 1.2
Date: 04/12/02
Description: ARP, PING, ECHO and LCD Control, TCP, UDP

-Compiler used ICC AVR C
******************************************************************
PORT A = rtldata - data bus LCD,RTL8019 and AVR

  0   SD0 - LCD D4
  1   SD1 - LCD D5
  2   SD2 - LCD D6
  3   SD3 - LCD D7
 4   SD4
  5   SD5
  6   SD6
  7   SD7

  PORT B
  0   SA0
  1   SA1
  2   SA2
  3   SA3
  4   SA4
  5
  6
  7

  PORT C
  0   E
  1   RS
  2   TCK
  3   TMS
  4   TDO
  5   TDI
  6   BL
  7   rst_pin

  PORT D
  0   RXD
  1   TXD
  2   INT0
  3   EESK
  4   EEDI
  5   EEDO
  6   ior_pin
  7   iow_pin
