AT90S3213으로 만드는 DS1820 온도센서

AVR Project 조회 수 22793 추천 수 115 2003.09.06 14:57:38


http://www.embedtronics.com/avr/tempavr.html

DS1820 Temperature Sensor Readout Unit

Measure temperatures in multiple locations

No calibration required! Range -55 to +125Deg C

Log up to 8 temperatures to a PC using RS232

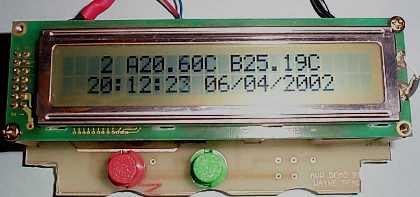

The Crappy Prototype!
Description

This is the fully featured, jammed packed temperature readout unit. I can measure temperature from up at 8 DS1820 digital temperature sensors all on the same 1-wire bus. That's right only 3 wires are needed to go to all the temperature sensors, GND, VCC and 1-wire data. All sensors will connect to the same cable!

Anyone who has used the DS1820's will know that each DS1820 sensor will have a 48bit serial number that is used to address the sensors. With this unit the microcontroller will search the bus automatically for all present DS1820's and record thier serial numbers in memory. You just connect the sensors and go. You dont have to program in serial numbers of each device.

And to add to the all the features, this unit can display two temperatures on the screen and display 8 temperatures on it's RS232 serial port. There are a few catches. 1 - You can't yet pick the two sensors you wish to display on the screen. I only use the unit to display inside and outside temperature so there is no insentive for me to this as an option. The first two serial numbers found on the bus are displayed on the unit. The second catch, you need a PC or terminal monitoring the serial port to display greater that 2 temperatures. No time nor date is displayed on the serial port. This can be very easily added if required.

A standard terminal program can be used for logging the temperature from the Readout Unit. The comm settings are 9600bps, 8 data bits, No parity with no handshaking. The RS232 frame shows the serial numbers of all devices connected to the display unit. More than eight DS1820's can be connected, however only the first 8 devices found are shown. After the serial numbers are dump, the temperature of these devices are then dumped to the terminal in real values. This way no conversion is required on the PC side making life easy! Below is a screen dump of 7 frames from my Readout Unit.

 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 025.76C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 025.83C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 025.89C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 025.96C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 026.01C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 026.07C 020.25C
 10:C6:33:11:00:00:00:AB 10:9B:ED:10:00:00:00:BC 026.13C 020.25C
Useful links
Specifications
  • High 0.02deg C Resolution Readouts
  • Up to 8 sensors can be connected on the one bus with automatic search of ROM codes
  • Displays up to 2 temperatures on the LCD panel
  • Backlit LCD with on/off control
  • RS232 Port for logging all 8 sensors on a PC
  • DS1302 Real time Clock with over 3 months backup
  • Supports Wayne's NTP format for updating the clock to a Time server
  • Uses the very cheap Atmel AT90S2313
Schematics & PCB

Main Processor Board

Click to EnlargeThe Prototype!



Click to enlarge schematic



Downloads, Firmware & PC Software
  • Firmware and Schematic (One complete ZIP file)

    Download the file tempunit.zip and then read the file tempunit.txt

  • PC based logging software is not available. 8th April, 2003
Where from here?

What about a humidity sensor?
